照明及顯示的測量
贏得對比度之戰：MiniLED和局部調光顯示器
發布時間：2020-08-13
《權力的游戲》（Game of Thrones ）第8季第3集“臨冬城之戰（Battle of Winterfell）”向數百萬觀眾解釋了他們屏幕上的對比度究竟多么有限。在播出后的第二天，網絡上充斥著關于黑暗視覺效果的抱怨、解釋、笑話和表情包，以及想要看到劇中發生的事情是多么的困難。盡管像素化等問題在很大程度上可以歸因于壓縮和各種流媒體問題，但許多消費類顯示屏的功能并沒有幫助提升這一集中黑暗攝影的對比度。
來自《權力的游戲》第8季第3集“臨冬城之戰”的畫面：在一個漆黑的夜晚確定所有維斯特洛人的命運。（圖片：© HBO版權所有）
雖然高端OLED顯示器設備現在已經上市了一段時間，但大多數家庭仍然擁有LCD電視機和計算機屏幕。最近10到15年間生產的電視機很可能也是高清（HD）設備。盡管LCD HDTV提供了非常好的分辨率和圖像清晰度，但由于它們依賴于LED背光，因此它們在呈現深黑色調和高對比度圖像方面仍然存在功能局限性。
不同于OLED和一些其他類型的發光顯示器（每個像素都是自己可以單獨驅動的發光元素），傳統的背光無法對屏幕上的對比度和黑暗度進行太多的控制。背光燈由一組LED組成，這些LED為其前面LCD顯示屏上的圖像提供照明。缺點在于照明均勻分布在整個屏幕區域。在LCD層后面不斷發光的情況下，屏幕上的黑色圖像可能會顯示為深灰色。
為了解決這種視覺限制，業界已經開發了一種稱為“局部調光”的技術。通過將背光分為不同的“區域”，并單獨控制每個區域，局部調光可改進顯示屏的性能，確保圖像的黑暗部分顯得更暗，對比度（用于衡量最暗渲染與最亮渲染之間亮度差異的指標）也更高。
局部調光效果
最基本的LED背光被稱為“直接發光”。直接發光顯示器的屏幕后面安裝了數排LED，它們整體上作為一個LED運作。在沒有任何局部調光的情況下，直接發光顯示器通常會產生質量較差的圖像，這些圖像呈現許多灰色調而非純黑色。
另一種背光配置為側光顯示器，其允許對不同的區域進行調光。多年來，側光式背光裝置一直是行業標準。顧名思義，側光照明僅將光源沿著顯示器的頂部和底部邊緣（或者沿者任意一側）放置，指向內部。側光照明使制造商能夠生產出整體上更薄的屏幕。側光屏幕的一部分可以進行調光，以改進暗區的外觀，從而使側光照明對比度性能優于直接發光設備。

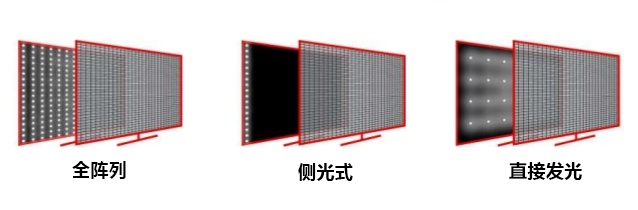

比較局部調光方法的背光結構。（圖片來源：monitornerd.com）
在性能頻譜的另一端，全陣列局部調光被認為是LED背光顯示器的黃金標準。全陣列背光燈使用單個LED矩陣（通常為數百個），它們分布在顯示面板的整個區域內。這些LED被分為許多小的“區域”，可以單獨對它們進行控制，從而可以使屏幕的不同部分以更高的精度變亮或變暗。然而，全陣列局部調光需要使用更厚的面板（必須將LED從屏幕稍微向后移動1），并且由于使用了大量的LED，這些顯示器的生產成本較為昂貴。
另一種局部調光方法稱為“全局調光”。在某些方面，它類似于將光源均勻分布在整個背光面板上的全陣列方法，但它使用的LED數量少得多。雖然該方法可能擁有4到12個不同的區域2，但這些區域并不會單獨運行。它們都將變暗以產生更暗的場景，舉例來說，黑暗的夜空看起來比直接發光電視機上的更黑，但與此同時，星星的亮度也會降低。全局調光可改進黑色畫面質量，但不能提高對比度。
全部與區域有關
隨著全陣列局部調光方法優勢地位的確立，顯示器設計師和制造商現在正在努力優化背光顯示屏的局部調光技術，以嘗試與OLED顯示器的視覺性能相匹配。背光源中的區域越多，則可以越精確地控制照明，以提高性能。
最近，miniLED的開發顯示出有望將LCD屏幕的性能提高到可與OLED相競爭的水平。顧名思義，MiniLED就是微型發光二極管。雖然并無嚴格的定義，但miniLED通常比LED小至少一個數量級：LED的直徑通常為1 mm，允許存在小誤差，而miniLED的直徑通常為100微米（μm）左右，或者 大約1/10毫米。3
由于miniLED可以使用與傳統LED相同的制造工藝來制造，因此相比OLED或microLED，它們的生產成本更低。此外，它們也比OLED更節能4，并允許精確調光，且不會產生LED背光問題，比如“光暈”（亦稱為“光暈效應”）5。光暈是局部調光技術的一個缺點，其中，來自較亮區域的光線可能會溢出，影響相鄰暗區的圖像。 解決方法是擁有更多的調光區域。
為了優化局部調光，美國佛羅里達州和臺灣的研究人員研究了采用miniLED背光的HDR顯示器系統的光暈效果。他們的測試確定，要將光暈抑制到無法人類感知無法區分的程度，LCD顯示器需要擁有200個局部調光區域才能達到約5000：1的對比度，LCD顯示器需要擁有超過3000個調光區域才能達到約2000：1的對比度6。
另一種局部調光方法稱為“全局調光”。在某些方面，它類似于將光源均勻分布在整個背光面板上的全陣列方法，但它使用的LED數量少得多。雖然該方法可能擁有4到12個不同的區域2，但這些區域并不會單獨運行。它們都將變暗以產生更暗的場景，舉例來說，黑暗的夜空看起來比直接發光電視機上的更黑，但與此同時，星星的亮度也會降低。全局調光可改進黑色畫面質量，但不能提高對比度。
全部與區域有關
隨著全陣列局部調光方法優勢地位的確立，顯示器設計師和制造商現在正在努力優化背光顯示屏的局部調光技術，以嘗試與OLED顯示器的視覺性能相匹配。背光源中的區域越多，則可以越精確地控制照明，以提高性能。
最近，miniLED的開發顯示出有望將LCD屏幕的性能提高到可與OLED相競爭的水平。顧名思義，MiniLED就是微型發光二極管。雖然并無嚴格的定義，但miniLED通常比LED小至少一個數量級：LED的直徑通常為1 mm，允許存在小誤差，而miniLED的直徑通常為100微米（μm）左右，或者 大約1/10毫米。3
由于miniLED可以使用與傳統LED相同的制造工藝來制造，因此相比OLED或microLED，它們的生產成本更低。此外，它們也比OLED更節能4，并允許精確調光，且不會產生LED背光問題，比如“光暈”（亦稱為“光暈效應”）5。光暈是局部調光技術的一個缺點，其中，來自較亮區域的光線可能會溢出，影響相鄰暗區的圖像。 解決方法是擁有更多的調光區域。
為了優化局部調光，美國佛羅里達州和臺灣的研究人員研究了采用miniLED背光的HDR顯示器系統的光暈效果。他們的測試確定，要將光暈抑制到無法人類感知無法區分的程度，LCD顯示器需要擁有200個局部調光區域才能達到約5000：1的對比度，LCD顯示器需要擁有超過3000個調光區域才能達到約2000：1的對比度6。

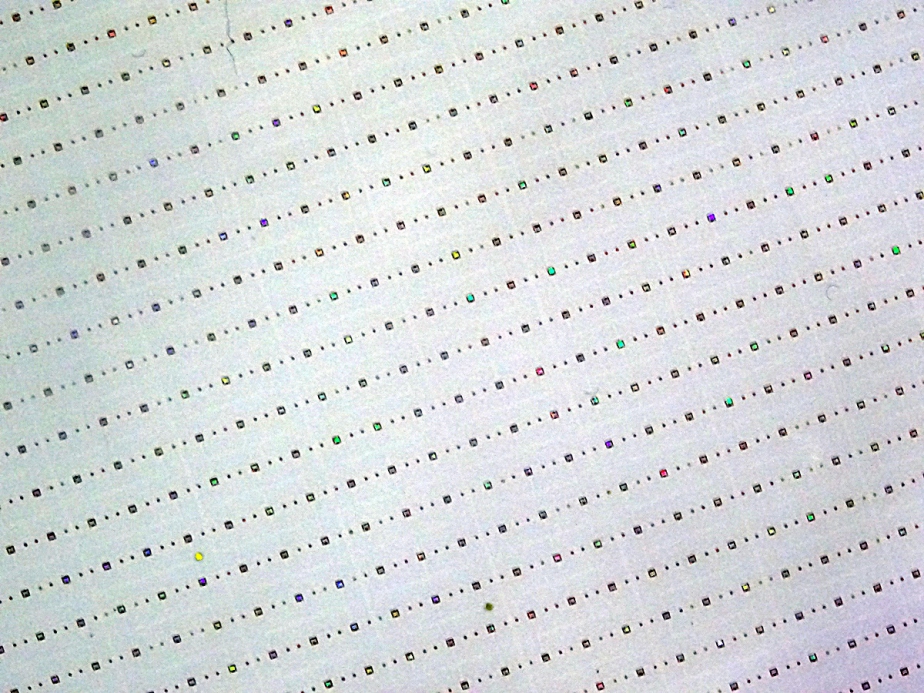

由Lextar生產的miniLED背光燈的放大圖像 （圖片 來源）。
由于尺寸較小，制造商可以將數量比LED更多的miniLED內置到給定區域的背光燈中，從而提供更多的局部調光區域。舉例來說，TCL的新型miniLED背光8系列電視機（現已在Best Buy平臺上出售）采用了超過25,000個單獨的miniLED，分為大約1,000個調光區域，用于為75英寸的顯示器提供照明。到目前為止，這是一款領先于市場上所有其他miniLED局部調光電視機型號的產品。舉例來說，75英寸的Vizio Quantum X 僅擁有485個調光區域。

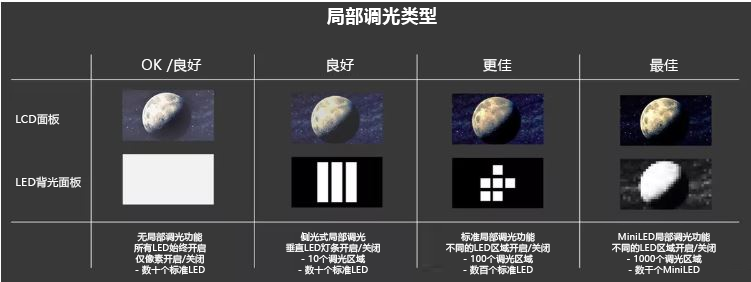

觀看者在LCD顯示器的前面板上看到的月亮圖像，基于不同的背光技術。具有局部調光功能的MiniLED可產生最佳的對比度。（圖片：© TCL 2019年版權所有。已取得使用許可。）
具有局部調光功能MiniLED顯示器的質量測試
如果您正在探索miniLED顯示器在您產品中的使用，Radiant提供多種視覺質量測試解決方案，可以測量所有類型的局部調光顯示器，包括全陣列顯示器。Radiant系統采用高分辨率ProMetric®成像色度計或成像亮度計和TrueTest?軟件以及先進的算法，可用于分析小型和大型顯示器的顯示性能。
Radiant的解決方案使您能夠評估每個區域的亮度、色度和均勻性。對于每個區域，您可以運行迭代測試以計算啟用色度平衡和 伽馬校正所需的輸出變更。

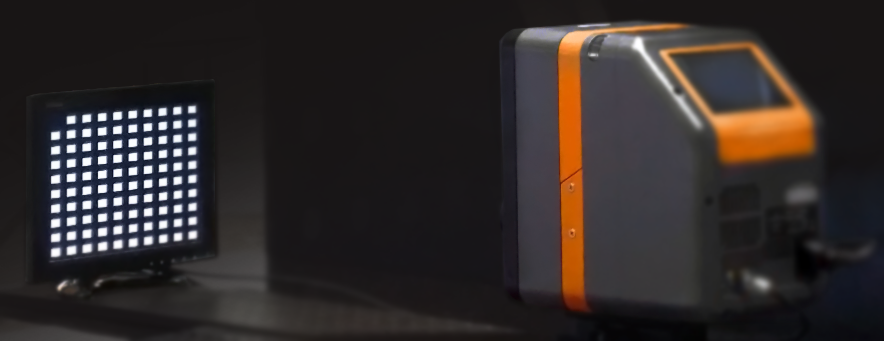

Radiant ProMetric成像色度計圖片，正在對局部調光顯示器的獨特區域進行色度平衡和伽馬校正。
