干貨 | 是什么導致了電源干擾？

有一種普遍觀點認為電源相關的問題基本上都可以追溯到公共電網。這種觀點一部分正確。真相要復雜得多。電源干擾的來源可以在共用電網和電力消費者的設施中找到。然而，85%的電能質量干擾事實上是“自制的”，例如，設備操作員自身造成的。

公共電網

在某些情況下，在公用電網上連接和斷開大負載可能引起電壓波動（例如過壓或欠壓）或動態網絡的頻率波動。這種電源污染擴散到整個電網并影響敏感設備的功能例如整流器、網絡和PLC系統。

諧波由非線性消費者（例如晶閘管、IGBT和壓敏電阻等）引起，這些組件用在其他設備中，直流電源（電源組）、計算機、電子鎮流器和調光器，以及使用可調節速度的電機的驅動單元的功率變流器和變頻器。現代電子器件在極低電壓下工作。進入的交流電首先通過整流橋進行整流，并通過平滑電容器平滑

這些設備消耗的電流為脈沖。這是由于整流器下游的平滑電容器的間歇性充電的結果。電流的波形被這種間歇性充電改變：它不再是正弦，而是用諧波電流疊加。對消費者來說，其后果是電源再也沒有正弦的電流可用。

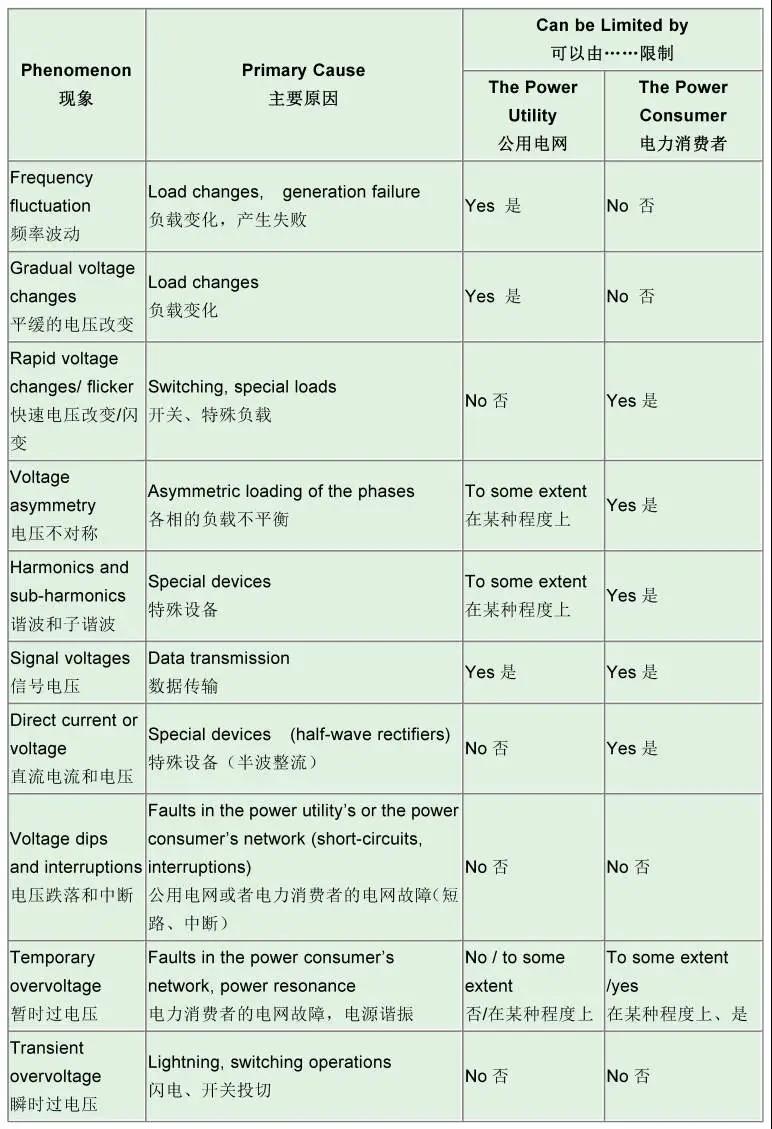

由于電壓和電流的頻率與線路阻抗關聯，它們會導致終端的電流和電壓失真，反之亦然。如果提供給線性消費者的電流沒有失真，即，如電流為正弦且電壓具有不同的波形，即不是正弦，則電源終端處的電流也是非正弦。下表描述了各種現象及其原因
