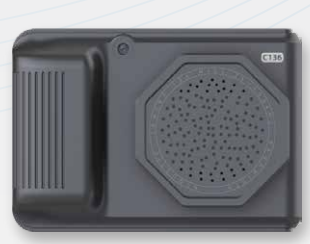

其高DES-C136是一款微型聲學相機，以其小巧、輕便的設計脫穎而出，*有手掌大小，故 名“掌上聲學成像儀”。DES-C136掌上聲學成像儀，重量不到800克，單手可輕松較長時間把持和操作，適合長距離電力巡檢和復雜工業場景下使用。 DES-C136的麥克風陣列直徑*有5cm，集成了多達136個高精度MEMS超聲傳感器。超小的陣列設計，使得*手掌大小的掌上聲學成像儀成為可能；密集的麥克風排布，保證了高頻超聲源的成像效果；較多的麥克風數量，保*了對微小信號的檢測靈敏度；獨特的陣型布置，優化了成像動態范圍。

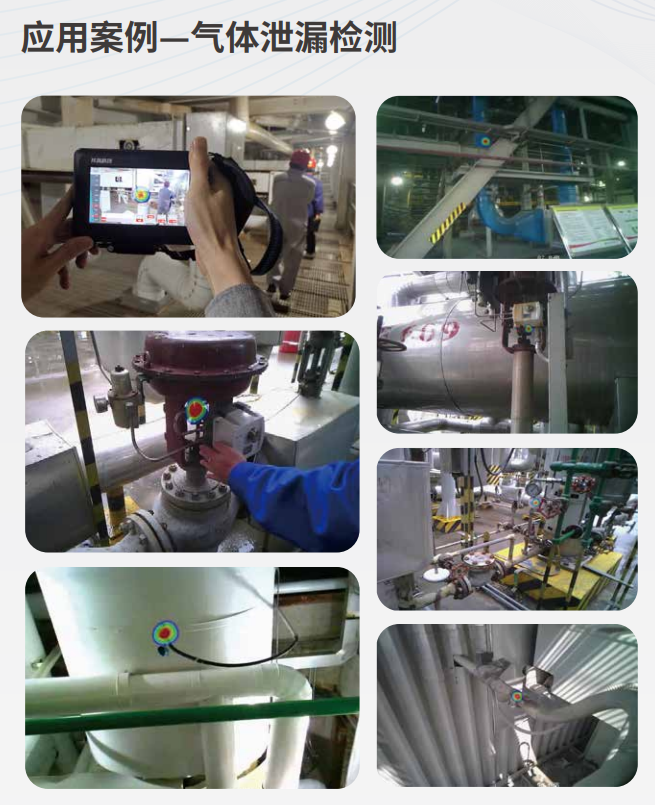

DES-C136的機身采用全鋁合金材質設計，兼顧 可靠性與美觀，專*且不失時尚。DES-C136內置 的FPGA芯片完成主要的成像計算工作，計算效率 得到很大提高，大*降低了功耗，從而使得DES-C136 具備長達5.5小時的不間斷使用時間，對于典型應用場景，可2-3天甚至一周充電一次。 DES-C136支持單聲源、多聲源、聲場分布多種 工作模式，具有局放類型自動判別和泄漏量估計等 功能，適用于局放和泄漏檢測場景。DES-C136尺 寸雖小，功能卻仍然強大，通過算法優化，聲源定*精度與更大陣列相當，可以滿足大多數應用場景的需要。

局部放電定位與分類 評估電力系統中是否存在危險的局部放電活動，常見和*有*的方法是分析PRPD圖（帶相位分 辯的局部放電）。PRPD圖中，縱軸表示的是由聲音傳感采集到的局部放電脈沖幅值，橫軸表示局部放電 脈沖發生時的相位角（典型相位以50Hz交流電做參考），PRPD模式中的每個點都代*一個 PD脈沖及其 發生相位角。 從PRPD圖可以識別一些電力設備最常見的局放類型如：內部放電、表面放電、電暈放電、懸浮放電 等；PRPD圖的形狀和局放類型之間有很強的關系。缺陷的種類和DP脈沖的幅度、發生相位和檢測到的 脈沖次數有關。

 典型的PRPD圖如下：
