Wi-Fi天線如何工作， Wi-Fi網絡的性能如何測試評估？（二）

在數字世界中，個人和商業環境都離不開互聯網。計算機、智能手機和打印機都需要連接網絡通信，而Wi-Fi無線網絡是目前較常用和方便的連接方式。

網絡連接問題會導致設備聯網異常，例如Wi-Fi信號不夠強。

2020年底，庫爾蒂（Kurthi）研究了天線的基本工作原理以及為什么它們的長度不同。以及Wi-Fi路由器，中繼器或天線的位置在接收信號強度中起著重要作用。但“如何測量Wi-Fi接收？怎么看Wi-Fi熱圖？為什么Wi-Fi傳輸速率會降低？使用什么儀器實現Wi-Fi性能的評估呢？”等很多問題還困擾著庫爾蒂（Kurthi）。

2021年，新年伊始，庫爾蒂（Kurthi）已經找到了問題的答案。

03

如何測量Wi-Fi接收？

Wi-Fi接收取決于多種因素。取決于應用領域，例如，Wi-Fi接收覆蓋的要求只是期望的或在工業上是強制性的。通過簡單地測量Wi-Fi信號來提供基本的參數清單。根據技術規范要求，此信號的各種參數很重要。較簡單的參數之一是信號強度的測量。通過SNR“信噪比”測量，會變得更加詳細。有用信號與噪聲信號的比率，也稱為信噪比，用作評估信號傳輸質量的度量。所選的測量應始終適合于各自的要求，因此始終應由專業人員執行并使用合適的測量設備來確定。

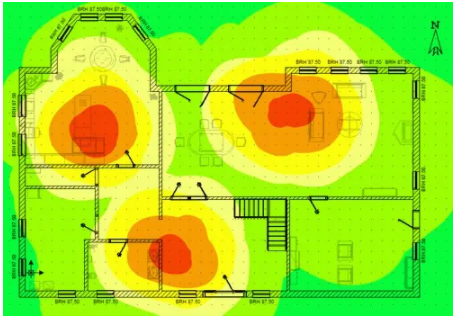

Wi-Fi-熱圖是如何工作？

Wi-Fi接收強度會隨著距Wi-Fi源的距離而降低。在戶外無干擾的情況下，可以很好地計算和估計觀測情況。但是，在內部建筑有各種物品的情況下，還存在各種干擾影響，例如墻壁或地板。因此，信號范圍會因這些干擾而衰減，確切地說，此衰減還取決于壁的材料和厚度，如2.3節所述。在這種情況下，只可以做一個基本的計算評估，但不幸的是，計算結果不止與墻的參數定義一樣好。這極大地增加了難度。一種更簡單的解決方案是直接測量整個建筑物、公寓等不同位置的信號?；谶@些測量，可以創建所謂的熱圖。該熱圖以色標顯示接收質量。可以直接看到覆蓋率好或壞的區域。因此，在查看Wi-Fi熱圖時，重點是區域的顯示顏色。這里的頻譜范圍從深綠色（信號的質量差）到紅色（信號強度非常好）。

3.2

為什么傳輸速度低？

無線應用程序（例如Wi-Fi）的傳輸速度可能會受到各種因素的影響。快速、簡便的方式便是第一步先測量信號強度。如果接收信號的信號強度低，傳輸速度也會降低。

家庭中的電氣設備也會干擾信號。微波與Wi-Fi一樣，也在2.4 GHz頻率范圍內運行，因此在運行時會干擾或影響13個可用Wi-Fi通道中的每個通道。因此，建議檢查頻道，此外，還可以更改自己的Wi-Fi的頻道，這可能是一種解決方法。

還建議您查看信道的總體分布，因?yàn)樵诖蠖鄶?shù)情況下，不止您自己的Wi-Fi處于范圍之內，而且還包括來自其他住宅單元，樓層甚至鄰近建筑物的外部無線網絡。

選擇Wi-Fi通道時，技術專家應考慮到彼此之間距離太近的網絡也會相互影響并降低各自的傳輸速度。因此，建議您為自己的Wi-Fi選擇一個與其他現有Wi-Fi網絡有足夠距離的通道。距離應為4-5個通道，以確保沒有重疊。

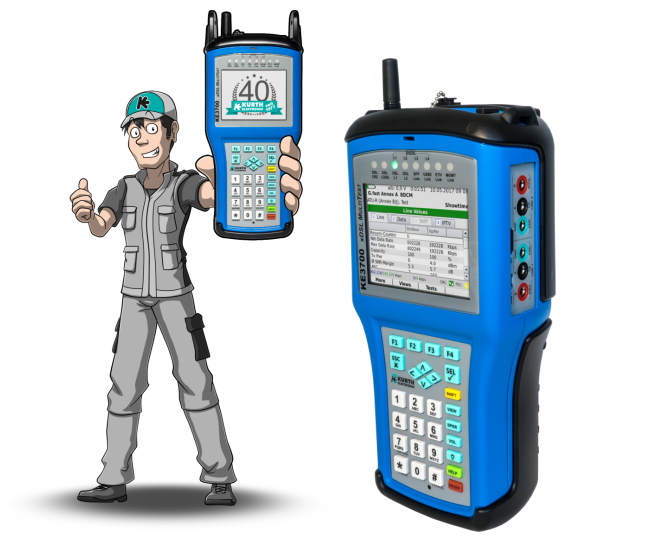

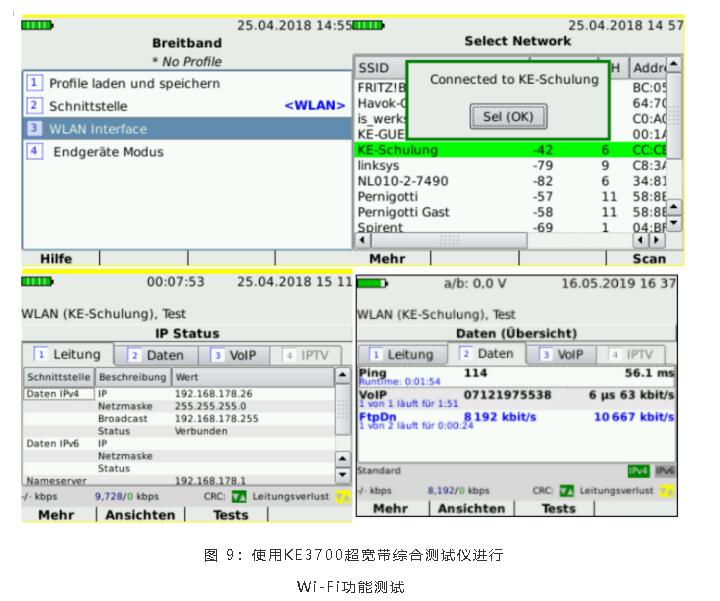

如果簡單的觀察不能提供導致傳輸速度較弱的原因，則必須進行更詳細的分析。例如，可以使用德國GMC-I集團KURTH庫爾特網絡的KE3700 / KE3550超寬帶綜合測試儀。通過這兩款設備的Wi-Fi測試功能選件，可以一目了然地查看以下參數：

■ 速度

■ 速度強度

■ 信號質量

■ 數據速率（接收）RX

■ 數據速率（發射）TX

■ 數據包（接收）RX

■ 數據包（發射）TX

■ 丟包（接收）RX

■ 丟包（發射）TX

■ Traffic RX

■ Traffic TX

在這里您可以看到可測量的Wi-Fi參數。除了信號強度和速度以外，還可以進行更詳細的分析。分析在兩個方向上進行。RX對應于接收探頭“ Receiver”，TX對應于發送器“ Transmitter”。對兩個方向的分析還顯示了發生干擾時干擾源的方向。被拒絕的數據包的值是一個重要的指標。如果數據包在傳輸過程中丟失（數據包丟失），數據不完整，則再好的信號強度也將毫無意義。

例如，當通過IP（IPTV）傳輸IP電話（VoIP）或電視時，也會出現此問題。丟包將是直接可聽見的和/或可見的，并且不會被用戶接受。

在這篇文章中，描述了天線的基本工作原理以及為什么它們的長度不同。因此，Wi-Fi路由器，中繼器或天線的位置在接收信號強度中起著重要作用。為了更好地利用輻射方向圖，天線的對準也是決定性因素。因?yàn)橛泻芏嘈枰紤]的事項，所以商業Wi-Fi網絡應由專業人員進行規劃和測試。因此一種可以顯示與質量相關的參數和進行故障排除的合適的測量技術，是必不可少的。
